0Cr25Ni20不銹鋼無縫鋼管

1、產(chǎn)品簡介

0Cr25Ni20（310S）是耐熱型不銹鋼的一種材質(zhì)，用途最為廣泛，具有很好的抗氧化性、耐腐蝕性，特別是具有良好的耐高溫性能，最高使用溫度可以達(dá)1200℃，連續(xù)使用溫度可以達(dá)到1150℃。廣泛應(yīng)用于制造鍋爐、汽輪機(jī)、工業(yè)爐以及航空、石化等工業(yè)部門中在高溫下工作的零部件。

 2、化學(xué)成分

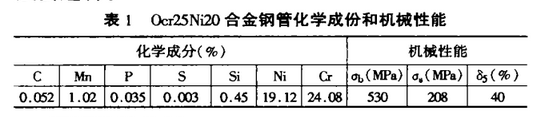

0Cr25Ni20不銹鋼無縫鋼管的合金元素是Cr、Ni、Mn和Si，其質(zhì)量百分比為25%的鉻，19%的鎳，2%的錳，1%的硅，該材料一般以固溶處理狀態(tài)交貨。0Cr25Ni20密度是7.98kg/m³。該材料其化學(xué)成分見表1。

3、機(jī)械性能

4、焊接工藝

此類型的鋼導(dǎo)熱系數(shù)小，線膨脹系數(shù)大，在焊接局部加熱和冷卻條件下，接頭在冷卻過程中可形成較大的拉應(yīng)力，而拉應(yīng)力正是焊縫出現(xiàn)裂紋的必要條件，避免出現(xiàn)焊縫裂紋成為控制焊接質(zhì)量的重點(diǎn)。

耐熱鋼使用溫度都較高（大約950℃），如何保證焊接接頭在較高的工作溫度下，其強(qiáng)度不低于母材的抗拉強(qiáng)度是另外一個(gè)關(guān)鍵問題。因此，應(yīng)首先正確選擇焊接材料，焊接工藝參數(shù)相互匹配合理，才能獲得滿足使用要求的焊接接頭。

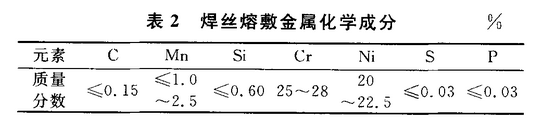

選用焊接材料時(shí)，首先要保證焊縫致密，無裂紋和氣孔等缺陷，同時(shí)應(yīng)使焊縫金屬的熱強(qiáng)性基本與母材相等。這就要求焊接填充材料的合金成分大致與母材成分匹配。采用TIG氣體保護(hù)焊時(shí)，因保護(hù)氣體為惰性氣體，焊絲中的合金成分基本上不會(huì)燒損，因此選用Φ2.5mm的HICr26Ni21焊絲，其合金成分基本上與母材成分相同。焊絲熔敷金屬化學(xué)成分見表2。

5、執(zhí)行標(biāo)準(zhǔn)

GB 13296-2007 鍋爐、熱交換器用不銹鋼無縫鋼管標(biāo)準(zhǔn)
